C0718RS-24v |
C0718RS-24v |
C0718RS-24v |
C0718RS-24v |
|
|
|
C0718RS-24v |
A0718RS-24v |
C0718GS-24v |
A0718GS-24v |
power supply : ＤC24V 550mA
|

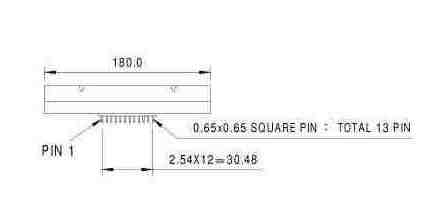

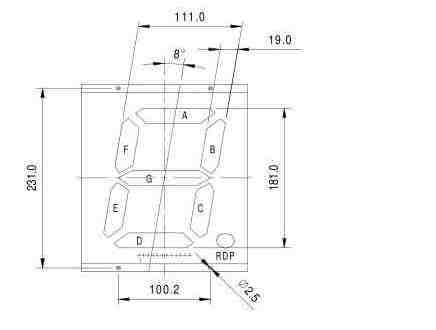

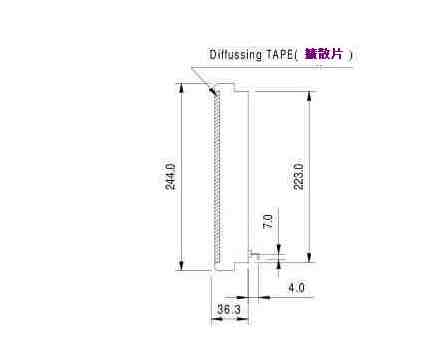

UNIT ：ｍｍ |

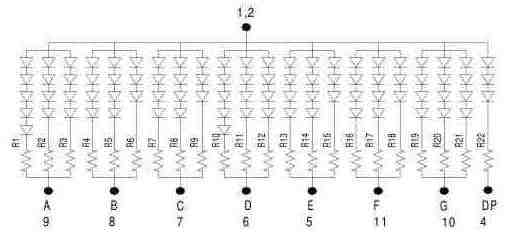

Ｒ1,R9,R15,R18,R22 : 750 OHm |
R2,R3,R4,R5,R7 ： 680 OHm |
R8,R11,R12,R13,R14 680 OHm |
Ｒ16,R17,R19,R20,R21 ：680 OHm |
| PIN |
FUNCTION |
| 1 |
COMMON |
| 2 |
COMMON |
|
|
|
| C0718RS-12v |
C0718RS-24v |
| C0718GS-12v |
C0718GS-24v |
 |
| A0718RS-12v |
C0718RS-24v |
| C0718GS-12v |
C0718GS-24v |
 |
|
| 3 |
NO CONNECTOR |
| 4 |
RDP |
| 5 |
SEG.E |
| 6 |
SEG.D |
| 7 |
SEG.C |
| 8 |
SEG.B |
| 9 |
SEG.A |
| 10 |
SEG.G |
| 11 |
SEG.F |
| 12 |
NO CONNECTOR |
| 13 |
NO CONNECTOR |
C0718RS-12v |
A0718RS-12v |
C0718GS-12v |
A0718GS-12v |
power supply : ＤC12V 225mA |
UNIT ：ｍｍ |

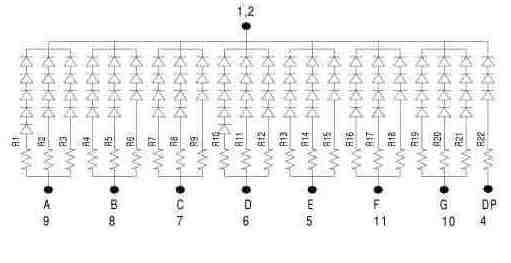

Ｒ1,R10 : 100 OHm |
R6,R9,R15,R18,R22 : 330 OHm |
R2,R3,R4,R5,R7 ： 220 OHm |
R8,R11,R12,R13,R14 220 OHm |
Ｒ16,R17,R19,R20,R21 ：220 OHm |
|
|
